Λεπτομέρειες προϊόντων
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: JUNPU
Πιστοποίηση: ROHS, CE, CCC
Αριθμό μοντέλου: JP-P23W
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 κομμάτι
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: Τυποποιημένο ισχυρό κιβώτιο χαρτοκιβωτίων
Χρόνος παράδοσης: εργάσιμες ημέρες 1 ~ 10
Όροι πληρωμής: T/T, Western Union, πιστωτική κάρτα μέσω Alibaba
Δυνατότητα προσφοράς: 10000 τεμάχια το μήνα
Όνομα προϊόντος: |
Κόμβος οπτικών ινών XGS PON WDM FTTH |
Εφαρμογή: |
10G, XGS PON |
Λήψη της δύναμης: |
-1 ~ -20dbm (ψηφιακό) |
Λιμάνι εξόδου: |
1 ή 2 έξοδοι |
Επίπεδο παραγωγής: |
82dbuv |
Με Wdm: |
Ναί |
Λειτουργικό μήκος κύματος: |
1550/1490/1310nm/1277nm |
Τροφοδοσία: |
DC5V |
ΚΑΕ: |
Ναί |
Εύρος ζώνης: |
45-862MHz/1000MHz |
Όνομα προϊόντος: |
Κόμβος οπτικών ινών XGS PON WDM FTTH |
Εφαρμογή: |
10G, XGS PON |
Λήψη της δύναμης: |
-1 ~ -20dbm (ψηφιακό) |
Λιμάνι εξόδου: |
1 ή 2 έξοδοι |
Επίπεδο παραγωγής: |
82dbuv |
Με Wdm: |
Ναί |
Λειτουργικό μήκος κύματος: |
1550/1490/1310nm/1277nm |
Τροφοδοσία: |
DC5V |
ΚΑΕ: |
Ναί |
Εύρος ζώνης: |
45-862MHz/1000MHz |

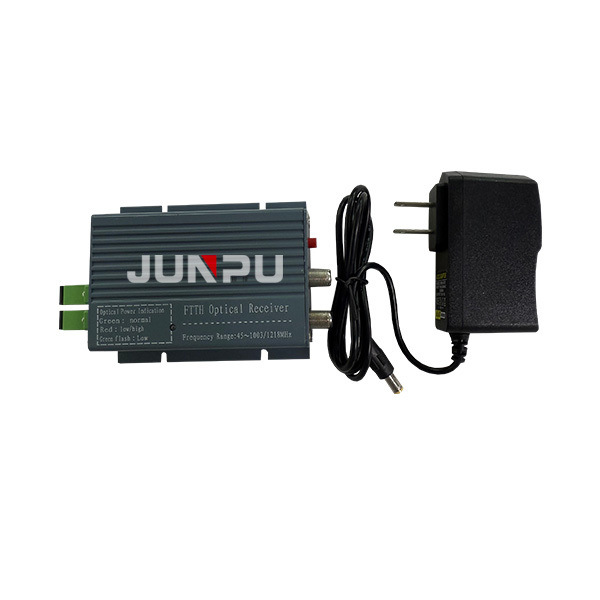

XGS PON WDM FTTH Fiber Optic Node με Τροφοδοσία
Περιγραφή:
Περίβλημα αλουμινίου με καλή απαγωγή θερμότητας.
*Υιοθετεί μονάδα GaAs ως μονάδα ενίσχυσης RF, η εμβέλεια οπτικής λήψης για ψηφιακό σήμα μπορεί να φτάσει.
*Εύρος ελέγχου AGC -3~-12dbm, το επίπεδο εξόδου παραμένει αμετάβλητο.
*Σχεδιασμός χαμηλής κατανάλωσης και συνολική κατανάλωση μικρότερη από 3w, τροφοδοτικό μεταγωγής υψηλής αξιοπιστίας.
*Παροχή με κύκλωμα οπτικής επιθεώρησης.
*Οπτικός σύνδεσμος SC/APC ή FC/APC.
*Πραγματοποιήστε τον τρόπο τροφοδοσίας θύρας εισόδου 8V.
Τεχνική Προδιαγραφή:
|
Στοιχείο |
Περιγραφή | Τιμή | Μονάδα | Συνθήκες / Σημειώσεις |
| Οπτικές Προδιαγραφές (Διαδρομή προς τα εμπρός) | ||||
| 1 | Μήκος κύματος | 1550/1490/1310 | nm | Θύρα com |
| 1490/1310 | nm | Για ONT | ||
|
2
3 |
Εύρος εισόδου οπτικής ισχύος | -18～+2 | dBm | |
| Εύρος AGC | -2～-12 | dBm | ||
| 4 | Απώλεια επιστροφής οπτικής εισόδου | ≥45 | dB | |
| Προδιαγραφές RF (Διαδρομή προς τα εμπρός) | ||||
| 4 | Εύρος ζώνης | 47～1003 | MHz | |
| 5 | Επίπεδο | ±1.0 | dB | 47～1003MHz, Στους 25 ℃ |
| 6 | Κλίση | 0~2.0 | dB | 47～1003MHz, Στους 25 ℃ |
| 7 | Σταθερότητα θερμοκρασίας | ±1.5 | dB | Στο εύρος θερμοκρασίας λειτουργίας (-25 ~ +65 ℃) |
| 8 | Επίπεδο εξόδου | 75±2 | dBuV | -15dBm οπτική ισχύς εισόδου, Το αναλογικό κανάλι, ανά κανάλι διαμόρφωση 4.0%, στο σημείο των 860MHz δοκιμή, στους 25℃ |
| 9 | Αντίσταση | 75 | Ohm | |
| 10 | Απώλεια επιστροφής (47～1000MHz) | ≥12 | dB | Στους 25 ℃ |
| 11 | MER | ≥30 | dB | -15~-5dBm οπτική ισχύς εισόδου |
| ≥24 | dB | -20~-16, οπτική ισχύς εισόδου | ||
| 12 | Ισχύς | < 1.0 | W | |
| Περιβαλλοντικές παράμετροι | ||||
| 13 | Θερμοκρασία λειτουργίας | -25～65 | ℃ | |
| 14 | Θερμοκρασία αποθήκευσης | -40～70 | ℃ | |
| 15 | Υγρασία αποθήκευσης | ≤95 | ％ | Μη συμπύκνωση |
| Διεπαφή χρήστη | ||||
| 16 | Τύπος οπτικού συνδέσμου |
SC/APC in, SC/PC out |
SC Προαιρετικό, Δείτε το σχήμα 4 και 5 |
|
| 17 | Τροφοδοσία | DC5V/0.5A | Εξωτερικός προσαρμογέας, Δείτε το σχήμα 3 | |
| 18 | Έξοδος RF | Σύνδεσμος RG6 |
Προαιρετικό, Δείτε το σχήμα 1 και 2 |
|
| 1 ή 2 θύρες | ||||
| 19 | Οπτική ένδειξη |
Λάμψη κόκκινου ή Πράσινο χρώμα |
Οπτική ισχύς <-16dBm ,κόκκινο Οπτική ισχύς >--16dBm ,πράσινο Δείτε το σχήμα 6 |
|
| 20 | Περίβλημα | 90×85×25 | mm | |
| 21 | Βάρος | 0.15 | kg | |
